חימום לתעשייה הוא אחד הגורמים הקריטיים ביותר בתהליכי ייצור תעשייתיים. בין אם מדובר על חימום חומרי גלם, שמירה על טמפרטורת תהליך יציבה, מניעת קפיאה בצינורות, או ייצור קיטור – מערכות חימום לתעשייה הן הלב הפועם של מפעלים רבים. בחירה נכונה של מערכת החימום משפיעה ישירות על איכות המוצר, יעילות הייצור, צריכת האנרגיה ובטיחות העובדים. במאמר זה נסקור את כל האפשרויות העיקריות למערכות חימום תעשייתיות, נשווה ביניהן ונעזור לכם להבין איזה פתרון מתאים בדיוק לצרכים שלכם.
סוגי מערכות חימום לתעשייה
כדי לבחור את מערכת החימום המתאימה, חשוב להכיר את כל האפשרויות הזמינות. כל סוג מערכת מציע יתרונות ייחודיים ומתאים ליישומים שונים.
גופי חימום חשמליים
גופי חימום לתעשייה הם אחת השיטות הנפוצות והיעילות ביותר לחימום נוזלים, גזים ומשטחים בתעשייה. הם פועלים על עקרון המרת אנרגיה חשמלית לחום באמצעות התנגדות חשמלית ומספקים שליטה מדויקת בטמפרטורה ללא צורך בדלק או בתשתית מורכבת.
סוגים עיקריים:
מוכנסים ישירות לתוך הנוזל שיש לחמם, מספקים העברת חום ישירה ויעילה. אידיאליים לחימום מיכלים, טנקים ותהליכים שבהם הנוזל נמצא במיכל קבוע.

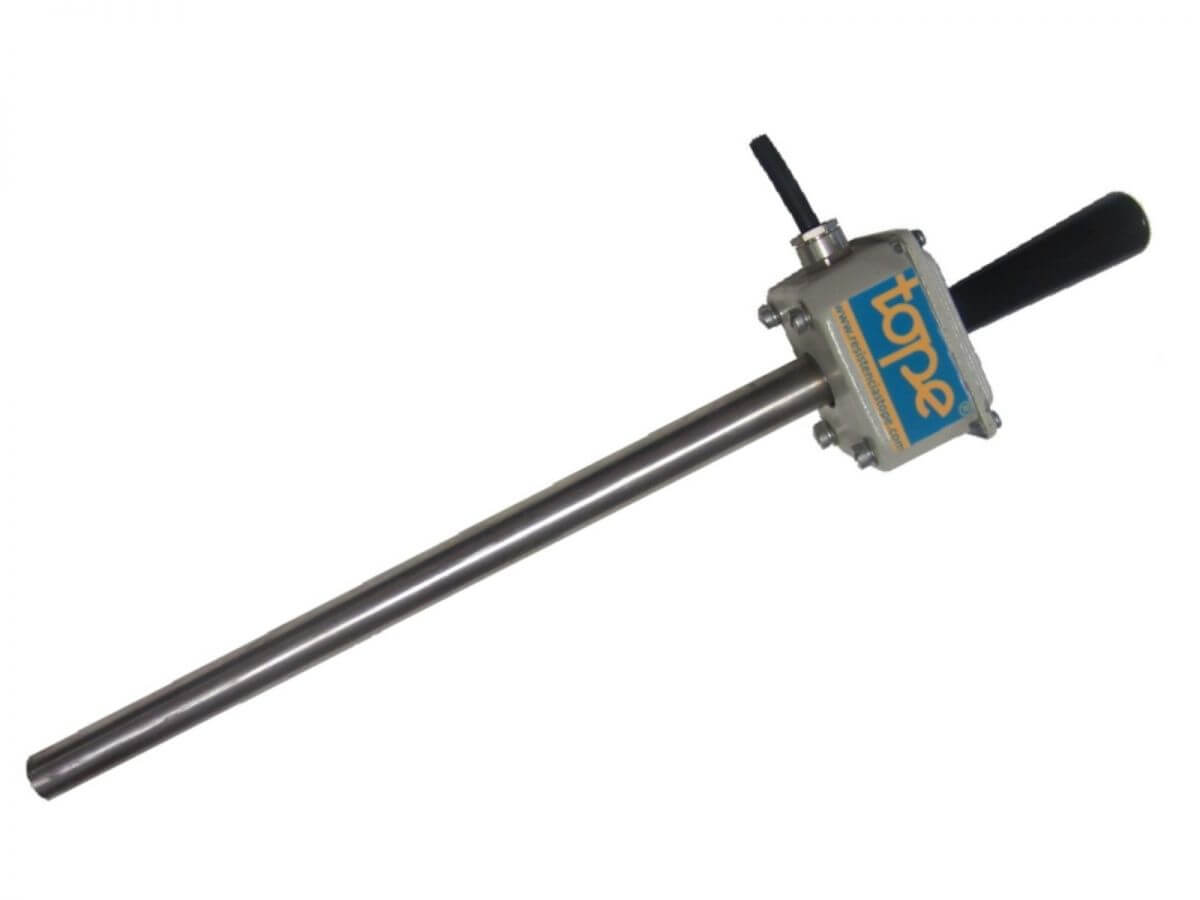

גופי חימום קומפקטיים המותקנים בתוך חורים או תבניות, מושלמים לחימום תבניות, ציוד הזרקה ויישומים שבהם נדרש חימום מקומי ממוקד.
מתאימים לחימום משטחים לא אחידים, צינורות, או ציוד רגיש. גמישים בהתקנה ומאפשרים חימום מדויק של אזורים ספציפיים.
עמידים בטמפרטורות גבוהות במיוחד ובתנאי עבודה קשים, מתאימים ליישומים שבהם נדרשת עמידות כימית או מכנית גבוהה.

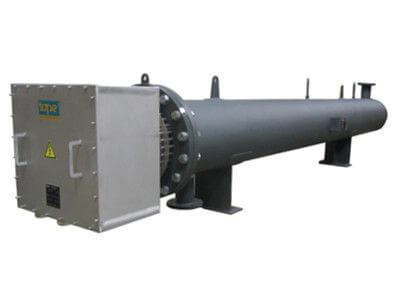

משמשים לחימום נוזלים וגזים לתהליכים רציפים וסחרור חומרים ביעילות אנרגטית גבוהה.
יתרונות:
- התקנה פשוטה יחסית ללא צורך בתשתית מורכבת
- שליטה מדויקת בטמפרטורה עם מערכות בקרה אלקטרוניות
- יעילות גבוהה – כמעט כל האנרגיה הופכת לחום
- תחזוקה מינימלית וחיי שימוש ארוכים
- התאמה קלה להספקים שונים
- בטיחות גבוהה ללא פליטות או שריפה
חסרונות:
- עלות אנרגיה גבוהה יחסית (תלוי במחיר חשמל)
- מוגבלים בהספק מקסימלי בהתקנות מסוימות
- דורשים תשתית חשמלית מתאימה
יישומים טיפוסיים:
תעשיית התרופות (חימום כורים ותהליכי ייצור), תעשיית המזון (חימום שמנים, מים, תמיסות), בתעשייה כימית (חימום חומרי גלם ותגובות כימיות), תעשיית הפלסטיק (חימום תבניות והזרקה).
מחליפי חום לתעשייה
מחליפי חום לתעשייה הם מערכות המעבירות אנרגיה תרמית בין שני נוזלים או יותר ללא מגע ישיר ביניהם. הם מאפשרים שימוש חוזר באנרגיה תרמית, חיסכון משמעותי באנרגיה והעברת חום יעילה בין תהליכים שונים במפעל.
סוגים עיקריים:
- מחליף חום צינורות (Shell and Tube) – המסורתי והנפוץ ביותר, עמיד ויעיל לטווח רחב של לחצים וטמפרטורות. מורכב מצינורות המועברים דרך מעטפת חיצונית, מאפשר זרימה של נוזל אחד בצינורות והשני במעטפת.
- מחליפי חום צלחות (Plate Heat Exchangers) – קומפקטיים מאוד, יעילים במיוחד וקלים לתחזוקה. מורכבים מצלחות מתכת מחוררות שיוצרות תעלות זרימה, מספקים שטח פנים גדול להעברת חום ביחידת נפח קטנה.
- מחליפי חום ספירליים (Spiral Heat Exchangers) – אידיאליים לנוזלים בעלי צמיגות גבוהה או נוזלים עם מוצקים מרחפים, מונעים סתימות.
יתרונות:
- יעילות אנרגטית גבוהה – שימוש חוזר בחום קיים
- חיסכון משמעותי בעלויות תפעול
- ידידותיים לסביבה – הפחתת פליטות
- גמישות בתכנון – התאמה לצרכים שונים
- אפשרות לשליטה מדויקת בטמפרטורה
חסרונות:
- עלות התקנה ראשונית יכולה להיות גבוהה
- דורשים תחזוקה תקופתית לניקוי משקעים
- מורכבות בתכנון והתאמה למערכת קיימת
- פוטנציאל לדליפות בין הנוזלים במקרה של כשל
יישומים טיפוסיים:
ניצול חום פסולת מתהליכים (בתעשייה כימית ותעשיית הנפט והגז), חימום מקדים של חומרי גלם (תעשיית המזון), קירור תהליכים (תעשיית התרופות), מערכות HVAC תעשייתיות.
מחוללי קיטור
מחוללי קיטור הם מערכות המייצרות קיטור עבור שימושים תעשייתיים רבים. הקיטור משמש כמדיום העברת חום יעיל במיוחד ובנוסף יכול לשמש גם לייצור אנרגיה מכנית או חשמלית.

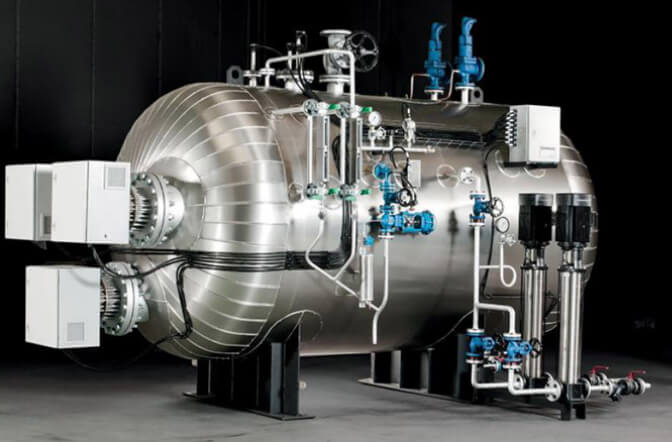

קומפקטיים, נקיים וקלים להתקנה. אידיאליים למתקנים קטנים עד בינוניים או כיחידות גיבוי. לא דורשים ארובה או מתקן שריפה, ללא פליטות ובעלי יעילות (נצילות) אנרגטית טובה
יתרונות:
- קיטור הוא מדיום העברת חום יעיל ביותר
- הפצת חום אחידה למרחקים גדולים
- אחזקה פשוטה וזולה יחסית למחוללי קיטור דלק או גז
- מתאים לתווך הספקים רחב
- רב-תכליתי – חימום, סטריליזציה.
חסרונות:
- עלות התקנה .
- סיכוני בטיחות – עבודה בלחצים גבוהים
- דורש מים מטופלים (demineralized) למניעת קורוזיה
יישומים טיפוסיים:
תעשיית המזון (בישול, פסטור, סטריליזציה), תעשיית התרופות (סטריליזציה של ציוד ומיכלים), בתעשייה כימית (תהליכי תגובה וזיקוק), תעשיית הנפט והגז (תהליכי זיקוק וקראקינג), תעשיות טקסטיל ונייר.
כבלי חימום
כבלי חימום הם פתרון גמיש ויעיל לחימום צינורות, מיכלים וציוד תעשייתי. הם מורכבים מחוט התנגדות חשמלי מבודד היוצר חום כאשר עובר בו זרם חשמלי ומותקנים על המשטח שיש לחמם.
סוגים עיקריים:
- כבלי חימום בהספק קבוע (Constant Wattage) – מספקים הספק קבוע לאורך כל הכבל, מתאימים לצינורות ארוכים וליישומים עם דרישות חימום אחידות.
- כבלי חימום בהספק משתנה (Self-Regulating) – מתאימים את ההספק שלהם בהתאם לטמפרטורת הסביבה, חוסכים באנרגיה ומונעים התחממות יתר. אידיאליים לעקיפת קפיאה.
- כבלי חימום לטמפרטורות גבוהות – עמידים עד 600 מעלות צלזיוס, לתהליכים תעשייתיים הדורשים חימום אינטנסיבי.
יתרונות:
- התקנה פשוטה וגמישה – מתאימים לכל צורה
- יעילות אנרגטית עם כבלים מתכווננים (self-regulating)
- אחזקה מינימלית
- אין חלקים נעים או נזילות
- בטיחותיים – ללא בעירה או פליטות
חסרונות:
- מוגבלים בהספק מקסימלי לאורך
- עלולים להינזק ממכות או כפיפות חדות
- דורשים בידוד נוסף בסביבות קיצוניות
- תלויים באספקת חשמל רציפה
יישומים טיפוסיים:
עקיפת קפיאה של צינורות מים ונוזלים (נפוץ בתעשיית הנפט והגז באזורים קרים), שמירה על טמפרטורת תהליך בצינורות ארוכים, חימום רמפות ושטחים חיצוניים.
מערכות חימום נוספות
בנוסף לארבעת הסוגים המרכזיים, קיימות מערכות חימום נוספות המשמשות ביישומים ספציפיים:

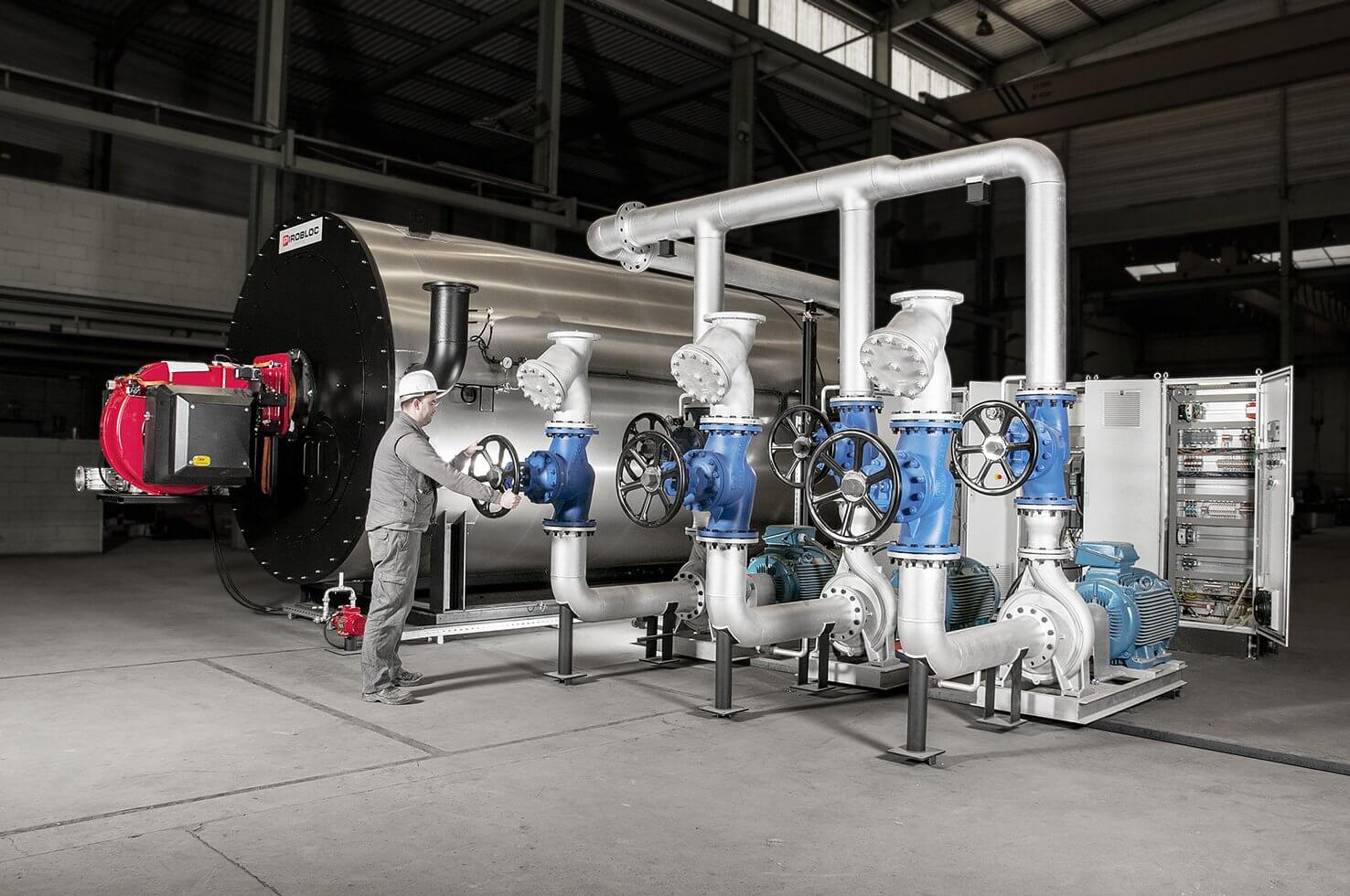

מערכות המחממות שמן תרמי המשמש כמדיום העברת חום לתהליכים שונים במפעל. מאפשרים עבודה בטמפרטורות גבוהות מאוד (עד 350 מעלות צלזיוס) ללא לחץ גבוה.

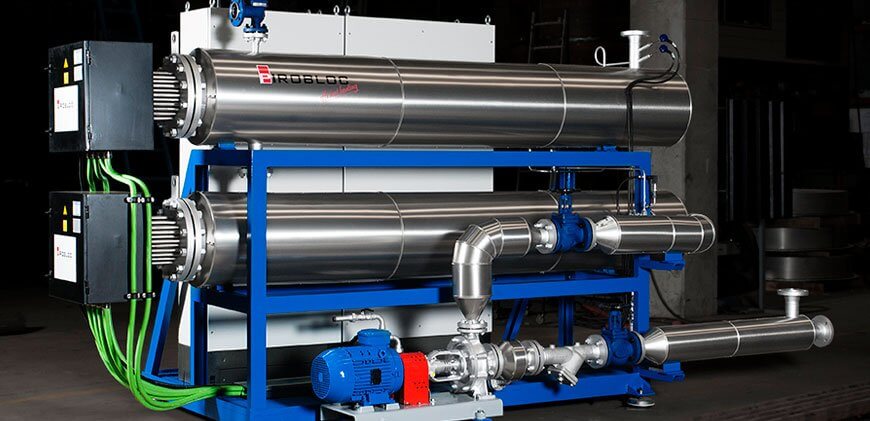

יחידות חימום ייעודיות לשמנים תרמיים, המשלבות מבער או גופי חימום חשמליים עם מערכת סירקולציה. מספקים שליטה מדויקת וחימום יעיל.
יחידות חימום מוכנות ומותקנות על מסגרת, כוללות את כל הרכיבים הנדרשים (משאבות, בקרים וגופי חימום). מאפשרות התקנה מהירה ופשוטה.
פתרונות ספציפיים לחימום חביות, מכלים קטנים, או נוזלים בכמויות מוגבלות.
איזו מערכת חימום לתעשייה מתאימה לכם?
| קריטריון | גופי חימום חשמליים | מחליפי חום | מחליפי קיטור | כבלי חימום |
|---|---|---|---|---|
| טווח טמפרטורות | עד 800°C (תלוי בסוג) | עד 600°C | עד 200°C (בלחץ נמוך) | עד 600°C |
| הספק מקסימלי | עד 10 MW (ויותר) | תלוי בגודל | עד 50 MW (ויותר) | עד 100 W/m |
| יעילות אנרגטית | 95-99% | 80-95% (תלוי בשימוש חוזר) | 80-90% | 95-99% |
| עלות התקנה | בינונית | גבוהה | גבוהה מאוד | נמוכה |
| עלות תפעול | גבוהה (חשמל) | נמוכה-בינונית | בינונית (תלוי בדלק) | בינונית |
| מורכבות תחזוקה | נמוכה | בינונית | גבוהה | נמוכה מאוד |
| זמן התקנה | קצר-בינוני | ארוך | ארוך מאוד | קצר |
| גמישות | גבוהה מאוד | בינונית | נמוכה | גבוהה מאוד |
| דרישות תשתית | חשמל בלבד | מקורות חום קיימים | דלק, מים, ארובה | חשמל בלבד |
| בטיחות | גבוהה | גבוהה | בינונית (לחצים) | גבוהה |
| שליטה בטמפרטורה | מדויקת מאוד | טובה | בינונית | מדויקת |
גורמים מרכזיים לבחירת מערכת חימום לתעשייה
בחירת מערכת החימום המתאימה היא החלטה מורכבת הדורשת שיקול של מספר גורמים מרכזיים:
טמפרטורת עבודה נדרשת
הגורם הראשון והחשוב ביותר. כל מערכת חימום מוגבלת בטווח הטמפרטורות שבו היא יכולה לפעול בצורה יעילה ובטוחה. לדוגמה, מחוללי קיטור בלחץ אטמוספרי מוגבלים ל-100 מעלות צלזיוס, בעוד גופי חימום חשמליים יכולים להגיע למעל 800 מעלות. חשוב לבחור מערכת שהטווח התרמי שלה עולה ב-10-20% על הדרישה המקסימלית שלכם.
הספק תרמי נדרש
חישוב ההספק התרמי הנדרש חיוני למניעת תת-ביצוע או הוצאות מיותרות. יש לקחת בחשבון את נפח החומר שיש לחמם, טווח הטמפרטורות, זמן החימום הנדרש והפסדי חום לסביבה. מומלץ להוסיף מרווח בטיחות של 15-25% מעבר לחישוב התיאורטי.
סוג התהליך התעשייתי
תהליכים שונים דורשים פתרונות שונים. תהליך רציף דורש מערכת אמינה במיוחד עם זמינות גבוהה, בעוד תהליך אצווה (batch) יכול לאפשר גמישות רבה יותר. תהליכים הדורשים דיוק טמפרטורה גבוה יעדיפו גופי חימום חשמליים או כבלי חימום עם בקרה מתקדמת.
מקור אנרגיה זמין
זמינות ועלות מקורות האנרגיה במתקן משפיעות רבות על הבחירה. במקומות שבהם חשמל זול וזמין, גופי חימום חשמליים הם פתרון אטרקטיבי. במתקנים עם גישה לגז טבעי, מחוללי קיטור בעירת גז יכולים להיות חסכוניים יותר. אם קיים חום פסולת זמין, מחליפי חום הם הבחירה הברורה.
שיקולי בטיחות ודרישות רגולטוריות
בסביבות מוגנות פיצוץ (ATEX) נדרש ציוד חשמל מוגן פיצוץ מאושר. תעשיית התרופות ותעשיית המזון דורשות עמידה בתקני GMP ו-FDA, מה שמגביל את סוגי המערכות המותרות. חשוב לוודא שהמערכת שנבחרת עומדת בכל התקנים והדרישות הרלוונטיות.
מגבלות מקום ותשתיות
שטח זמין, גובה תקרה, יכולת נשיאת רצפה, וזמינות תשתיות (חשמל, מים, דלק) – כולם משפיעים על האפשרויות הזמינות. מחוללי קיטור דורשים שטח נרחב וגובה מספק לארובה, בעוד גופי חימום חשמליים קומפקטיים יחסית וקלים להתקנה.
תקציב והחזר השקעה (ROI)
יש לשקול גם את עלות ההתקנה הראשונית וגם את העלויות התפעוליות לאורך זמן. מערכת זולה בהתקנה יכולה להתגלות כיקרה בתפעול ולהיפך. חישוב תקופת ההחזר (payback period) ועלות מחזור חיים (LCC – Life Cycle Cost) יעזרו לקבל החלטה נכונה מבחינה כלכלית.
דרישות תחזוקה וזמינות
מערכות מורכבות יותר כמו מחוללי קיטור דורשות תחזוקה מקצועית תכופה ועלולות לסבול מהשבתות לא מתוכננות. גופי חימום חשמליים וכבלי חימום דורשים תחזוקה מינימלית ומספקים זמינות גבוהה. יש לשקול את היכולת של צוות התחזוקה שלכם ואת המשמעות של השבתות ייצור.
יישומים של מערכות חימום בתעשיות שונות
כל תעשייה מציבה דרישות ייחודיות למערכות החימום שלה. הבנת האתגרים והצרכים הספציפיים לכל תעשייה חיונית לבחירת הפתרון המתאים.
תעשיית התרופות
דרישות ייחודיות:
- דיוק טמפרטורה גבוה מאוד (±0.5°C)
- עמידה בתקני GMP ו-FDA
- ניקיון מוחלט – חומרים לא מזהמים
- יכולת סטריליזציה וניקוי CIP/SIP
- תיעוד מלא ומערכות ולידציה
- אמינות קריטית – תהליכים רגישים
מערכות חימום מועדפות:
- גופי חימום חשמליים מנירוסטה עם בקרה דיגיטלית מדויקת
- מחליפי חום צלחות לחימום/קירור מהיר בכורי תגובה
- מחוללי קיטור נקי לסטריליזציה של ציוד ומיכלים
- כבלי חימום לשמירה על טמפרטורה בצינורות העברה
תעשיית המזון
דרישות ייחודיות:
- בטיחות מזון – עמידה בתקני HACCP ו-FDA
- חומרים food-grade במגע עם המוצר
- ניקיון קל – משטחים חלקים וללא נקודות מת
- טמפרטורות מדויקות לפסטור, סטריליזציה, בישול
- גמישות בתהליכים שונים
מערכות חימום מועדפות:
- מחוללי קיטור לפסטור, בישול, וסטריליזציה של מזון ארוז
- גופי חימום טבולים מנירוסטה למיכלי תהליך
- מחליפי חום צלחות לחימום חלב, מיצים, ומשקאות
- כבלי חימום לעקיפת קפיאה בצינורות חומרי גלם
תעשייה כימית
דרישות ייחודיות:
- עמידה כימית גבוהה – קורוזיה, חומצות, בסיסים
- טווח טמפרטורות רחב (לעיתים עד 400°C)
- בטיחות בסביבות מסוכנות ומוגנות פיצוץ
- שליטה מדויקת בקצבי תגובה כימית
- גמישות בהספקים ובקנה מידה
מערכות חימום מועדפות:
- גופי חימום חשמליים עמידים בקורוזיה (מצופים, טיטניום, הסטלוי)
- מחליפי חום לתהליכי זיקוק, קונדנסציה, וניצול חום
- תנורים לשמן תרמי לתהליכים בטמפרטורות גבוהות
- ציוד חשמל מוגן פיצוץ (ATEX) בסביבות מסוכנות
תעשיית הנפט והגז
דרישות ייחודיות:
- עבודה בתנאי סביבה קיצוניים (אזורי אקלים קר, offshore)
- עמידות במזג אוויר קשה ובסביבה מאכלסת
- חימום קווי צנרת ארוכים למניעת קפיאה או גיבוש
- תהליכי זיקוק בטמפרטורות גבוהות
- אמינות קריטית – השבתות יקרות מאוד
מערכות חימום מועדפות:
- כבלי חימום לאורך צינורות העברה (pipelines) למניעת גיבוש שעווה וקפיאה
- מחוללי קיטור לתהליכי זיקוק בבתי זיקוק
- גופי חימום לחימום מיכלי אחסון (tank heaters)
- מחליפי חום לניצול חום פסולת ולשיפור יעילות אנרגטית
